【光大】SDC5091SUTR-E1电源管理芯片 20W电源方案充电器

1.集成700V功率管
2.恒功率控制
3.VDD自供电及VDD保持模式，输出短路保护
4.85kHz升频软起动，65kHz最高稳态工作频率
5.内部斜率补偿
6.峰值最大功率 22.5W

189-2458-5723

如需产品PDF资料，请联系在线客服!

PART 2

产品参数

概述：
SDC5091S 是一款原边 PWM 恒功率芯片，主要适用于副边反馈的反激充电器电源。
SDC5091S 内部集成 700V 功率管，高压起动电阻和 CS 采样电阻，外围电路简洁，比较适合紧凑型的充电器设计。
SDC5091S 采用内部自供电，变压器设计时省去了辅助绕组需要附加器件就可以适应 3.3-20V 宽输出电压范围。SDC5091S 设计 VDD 保持模式，适应输出电压的动态调节过程。
SDC5091S 具有不同输出电压下的恒功率功能，避免充电过程中由于充电功率过大，出现断充的现象。 SDC5091S 同时拥有逐周期电流限制（OCP）、输出短路保护保护（OLP）、内部温度调节功能、VDD 过压保护以及环路开路保护。

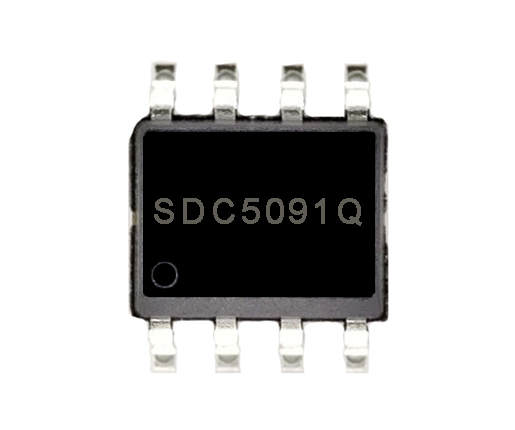

封装形式是 SOP8。

管脚封装：

IC管脚示意图	管脚号	管脚名称	描述
	1	GND	芯片功率地
	2	VDD	芯片电源引脚
	3	FB	反馈输入端
	4	OB	芯片测试引脚，实际应用时悬空
	5,6,7,8	OC	高压功率三极管集电极输入，集电极极接变压器的初级端
